Sut Mae Ysbienddrych yn Gweithio
Mae ysbienddrych yn gweithio ar egwyddorion deddfau optegol, yn union trwy fanteisio ar briodweddau ac ymddygiad golau wrth iddo deithio trwy wahanol gyfryngau. Gadewch i ni gymryd un ar wahân i weld sut mae ysbienddrych yn gweithio, beth yw rhannau hanfodol ysbienddrych, a sut maen nhw'n gweithio gyda'i gilydd?
Mae ysbienddrych yn Cynnwys Tair Rhan Optegol i'w Gweithio:
Llygad neu Ocular: canolbwyntio ar y ddelwedd rithwir amcanol a'i hehangu
Prismau: i gywiro cyfeiriad y ddelwedd - troi'r ddelwedd yn fertigol ac yn llorweddol
Lens Amcan: yn casglu golau digwyddiad ac yn ei ganolbwyntio yn y canolbwynt, fel arfer system lens o 2 neu fwy o lensys i wneud iawn am aberration
Eglurhad Hawdd O Sut Mae Ysbienddrych yn Gweithio

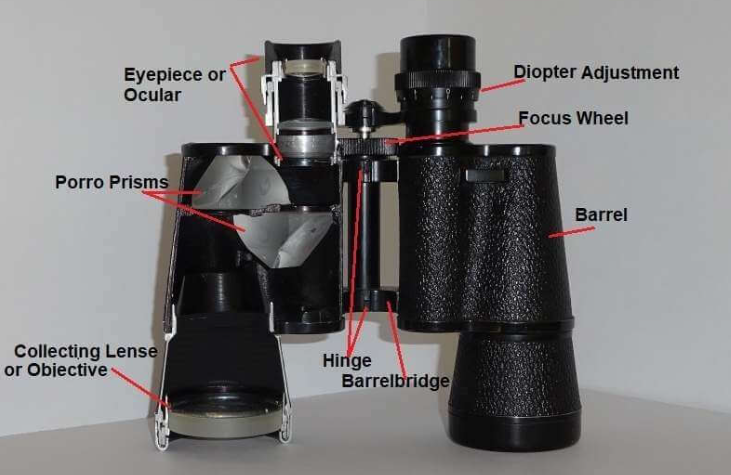

Er mwyn deall rhannau ysbienddrych a'u swyddogaethau, mae'n well tynnu ysbienddrych ar wahân ac edrych ar y tu mewn. Fel hyn gallwch weld y gwasanaethau unigol a chael gwell syniad o sut mae ysbienddrych yn gweithio. Mae ansystem optegol a system fecanyddoli edrych ar.
Rhannau Optegol O Ysbienddrych
Mae ysbienddrych yn cynnwys tri chynulliad optegol sy'n plygiant ac yn canolbwyntio golau i ehangu gwrthrych pell a gwneud iddo ymddangos yn agosach. Y tair cydran hanfodol hyn yw'r lens gwrthrychol, y system prism, a'r sylladur. Gadewch i ni edrych yn agosach ar y rhannau hyn i ddeall eu swyddogaethau a sut mae ysbienddrych yn chwyddo.
Lens Amcan
Mae'ramcangyda'i fawrlens casgluwedi'i leoli ym mhen blaen neu ben gwaelod yr ysbienddrych, yn dibynnu ar sut rydych chi'n edrych arno. Mae lens y casgliad wedi'i anelu at y gwrthrych o ddiddordeb, mae'nyn dal y golau.
Po fwyaf yagorfa– diamedr y lens, y mwyaf o bŵer casglu golau sydd gan y sbienddrych, felly po fwyaf disglair y bydd y ddelwedd yn ymddangos. Am y rheswm hwn, mae helwyr neu selogion syllu ar y sêr yn dewis ysbienddrych gyda diamedr lensys mawr. Efallai y bydd gan ysbienddrych cryno ysgafn sy'n wych ar gyfer heicio neu ddefnydd achlysurol agorfa lawer llai o tua 25 mm. Mynegir maint yr agorfa yn ail rif y sgôr ysbienddrych h.y. 8x42
Mae'r ddelwedd ganolradd rithwir a grëir gan y lens gwrthrychol â'i ben i waered ac yn cael ei adlewyrchu. I gywiro hyn, defnyddir y prismau y tu mewn i'r sbienddrych.
Y System Prism
Heb brismau yn yr ysbienddrych, byddai'r sylwedydd yn gweld delwedd wrthdro. Mae'r prismau yn cywiro hyn, ac maent hefyd yn helpu i leihau hyd yr ysbienddrych rhywfaint.
Mae'rprismauyn cael eu gwneud o wydr coron agwasanaethu fel drychau cywiro. Wrth i'r pelydryn golau fynd trwy'r prismau, mae adlewyrchiadau lluosog yn troi'r ddelwedd wyneb i waered a gwrthdro a ragamcanir gan y lens gwrthrychol, fel y gall yr arsylwr weld delwedd sy'n edrych yn normal.
Defnyddir dau brif fath o brism mewn ysbienddrych. Dyma'r prismau Porro a chynlluniau prism to gwahanol.
Prismau Porro
Mae dau brism yn cael eu defnyddio mewn ysbienddrych prism Porro, maen nhw wedi'u gosod ar ongl sgwâr i'w gilydd.
Mae'r pelydrau golau yn cael eu hadlewyrchu gan yr arwynebau mewnol a'u gwrthdroi o'r top i'r gwaelod mewn un prism ac o'r chwith i'r dde yn y prism arall.
Mantais ysbienddrych gyda system prism Porro yw bod y prismau hyn yn llawer haws a rhatach i'w cynhyrchu ac nad oes angen llawer o le arnynt gan eu bod wedi'u gosod wrth ymyl ei gilydd.
Mae ysbienddrych prism porro yn aml yn fyrrach na sbienddrych prism to.
Prism To
Mae'r system brism hon fel arfer yn cynnwys dau brism, ac mae gan o leiaf un ohonynt siâp ymyl to.
Rhaid gorchuddio un ochr corff gwydr prims i wneud iawn am symudiad cam y gwahanol donfeddi ac i leihau ymyliad lliw, mae hyn yn gwneud prism to ychydig yn ddrytach na phrismau Porro.
Gall y cywiriad delwedd mewn ysbienddrych prismau to ddilyn llwybr trawst mwy cymhleth nag yn Porro's, ond mae canlyniad troi'r ddelwedd wyneb i waered ac wedi'i hadlewyrchu o'r lens gwrthrychol yr un peth.
Mae prismau to yn caniatáu ysbienddrychau llawer teneuach, mwy cryno. Mae ysbienddrych gyda'r prismau hynny ychydig yn gulach ac yn fwy cain o'u cymharu â modelau gyda phrismau Porro ond fel arfer maent ychydig yn ddrytach gan fod angen cynhyrchiad mwy cywrain.
Llygaid
Mae'rllygadau, a elwir hefydllygadol, wedi'u lleoli ar flaen yr ysbienddrych a dyma'r ddwy lens yr ydym yn edrych yn uniongyrchol iddynt yn ystod arsylwi.
Defnyddir cwpanau llygaid (estyniadau rwber ar y gasgen llygadol) yn aml i gadw'r pellter llygad cywir i'r sylladur a darparu rhywfaint o amddiffyniad rhag tarfu ar olau crwydr arosgo.
Mae'r sylladur fel arfer yn cynnwys dwy lens neu fwy.
Pan fydd y sbienddrych wedi'i ffocysu'n iawn, mae'n caniatáu i'r llygad dynol weld y ddelwedd sy'n cael ei thaflunio gan y lens gwrthrychol a'r system prism.
Rhannau Mecanyddol O Ysbienddrych
Addasiad Diopter
Nid oes gan lawer o bobl yr un golwg cryf yn y ddau lygad. Er mwyn caniatáu ar gyfer arsylwi heb flinder drwy ysbienddrych yrhaid digolledu golwg gwahanolfelly gall y ddau lygad weld delwedd â ffocws.
Fel arfer, gellir tiwnio'r sylladur cywir i wneud iawn am y gwahaniaeth dioptrig trwy addasu ffocws y lensys llygadol.
I addasu, caewch eich llygad dde a chanolbwyntiwch ar wrthrych gan ddefnyddio'r llygad chwith (y sylladur heb iawndal diopter) trwy droi Olwyn Ffocws y Ganolfan nes bod y ddelwedd yn sydyn ac yn glir. Yna addaswch y miniogrwydd ar yr ail sylladur gyda chymorth Addasiad Diopter.
Olwyn Ffocws
Er mwyn cael delwedd glir a chlir wrth edrych ar wrthrychau o bellteroedd gwahanol mae bob amser yn angenrheidiol addasu ffocws yr ysbienddrych. Bydd troi'r bwlyn ffocws (neu'r olwyn ffocws) yn gwthio allan neu'n tynnu'r sylladuron (neu un o'r lensys sylladur yn unig) fel bod canolbwynt y sylladuron yn cydgyfeirio â chanolbwynt y lens gwrthrychol.
Barrel-Bridge Gyda Cholfach
Yn syml, mae ysbienddrych yn ddau delesgop sy'n cael eu gosod wrth ymyl ei gilydd. Mae angen iddynt bwyntio'n union i'r un cyfeiriad i ganiatáu i arsylwr weld trwyddynt ar yr un pryd. Mae y gasgen-bont yn dal ycasgenni ysbienddrych mewn aliniad cyfochrogi'w gilydd felly mae'r echelin optegol yn gyfochrog (y trawst golau ywgwrthdaro).
Mae colfachau sy'n ymuno â'r bont yn ein galluogi i addasu pellter y sylladuron i bellter llygad unigol y gwyliwr.
Casgen Neu Diwb
Y gasgen yw'r llety sy'n dal yr holl rannau optegol gyda'i gilydd. Mae'r tai yn amddiffyn y cydrannau optegol ac yn eu dal mewn sefyllfa sefydlog fel nad ydynt yn symud o sioc fecanyddol neu pan fyddant yn cael eu gollwng.
Mae gan lawer o'r sbienddrychau gorau seliau O-ring i gadw dŵr a lleithder allan. Mewn llawer o fodelau pris uchel, mae'r tu mewn hefyd wedi'i lenwi â nwy anadweithiol i sicrhau ymwrthedd dŵr hyd yn oed pan fydd dan ddŵr.
Llwybr Goleuni Yn Ysbienddrych Porro Prism
Sut mae Prisms yn Gwrthdroi'r Ddelwedd
Mae'r ddelwedd o'r gwrthrych a welwyd yn ymddangos yn llorweddol ac yn fertigol wrthdro
Mae'r prism cyntaf yn gwrthdroi'r ddelwedd yn fertigol
Mae'r ail brism yn gwrthdroi'r ddelwedd yn llorweddol
Mae delwedd fach yn cael ei thaflunio ar ddiwedd hyd ffocal yr amcan
Mae'r llygad yn chwyddo'r ddelwedd ac yn ei chyflwyno i'r llygad
Sut Mae'r Delwedd yn Ffocws
Er mwyn cyflwyno delwedd ffocws a miniog i'r gwyliwr, rhaid i ganolbwynt y lens llygadol gydgyfeirio â chanolbwynt y lens gwrthrychol.
Sut i Gyfrifo Chwyddiad Ysbienddrych
Mae chwyddo ysbienddrych y cyfeirir ato hefyd fel "pŵer", yn ffactor graddio pwysig, sy'n helpu i benderfynu ar y defnydd arfaethedig o'r offeryn. Mae'n dangos sawl gwaith y mae delwedd yn ymddangos wedi'i chwyddo o'i gweld trwy ysbienddrych o gymharu â chael ei gweld â'r llygad noeth.
Y rhif chwyddo yw cyniferydd hyd ffocal y lens a hyd ffocal y sylladur. Yn yr enghraifft uchod byddai240 / 24 = 10
Mynegir chwyddiad ysbienddrych yn rhif cyntaf y sgôr binocwlaidd h.y.8x42
Y ffactorau chwyddo mwyaf poblogaidd yw 8x a 10x. Ar chwyddhad 10x, mae gwrthrychau 100 metr i ffwrdd yn ymddangos fel pe baent 10 metr i ffwrdd.
Rhannau Ysbienddrych Cryno A'u Swyddogaeth
Diddorol tawel sut mae ysbienddrych yn gweithio, a sut maen nhw'n cael eu rhoi at ei gilydd yn y bôn o drefniant syml iawn o dair rhan optegol: Eyepiece, Prisms, a Objective Lens.
Mae'rLens gwrthrycholyw'r lens fawr ym mhen blaen yr ysbienddrych, mae'n wynebu'r gwrthrych a welir. Gelwir diamedr y lens gwrthrychol yn yagorfa.Mae maint y lens yn pennu'r cydraniad (miniogrwydd) a faint o olau y gellir ei gasglu. Mae'r ddelwedd a ddaliwyd o'r amcan yn cael ei hadlewyrchu ac wyneb i waered.
Prismauyn cael eu defnyddio i gywiro'r ddelwedd. Pan fydd pelydrau golau y ddelwedd wrthdro yn mynd drwy'r prismau, maent yn adlewyrchu oddi ar arwynebau mewnol y prism ac yn gadael fel delwedd arferol, real-edrych. Y mathau o brism yw prismau Porro a phrismau to.
Mae'rLlygadneu ocwlar yw'r rhan y mae'r defnyddiwr yn edrych i mewn iddi. Mae'r ddelwedd y mae'r lens gwrthrychol wedi'i chasglu a'i thaflunio ar ddiwedd ei hyd ffocal, yn cael ei chwyddo gan y sylladur a'i chyflwyno i lygad y gwyliwr.
